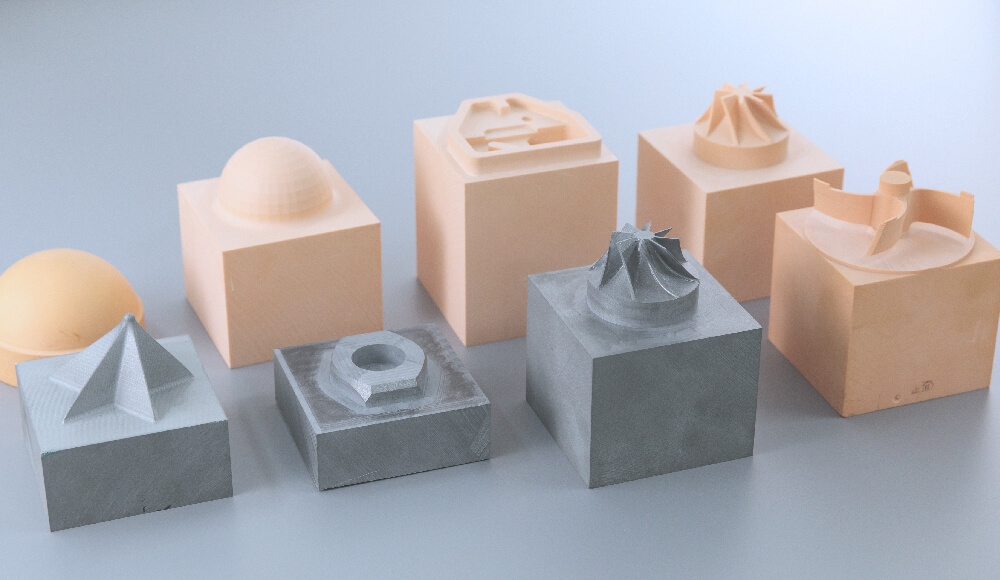

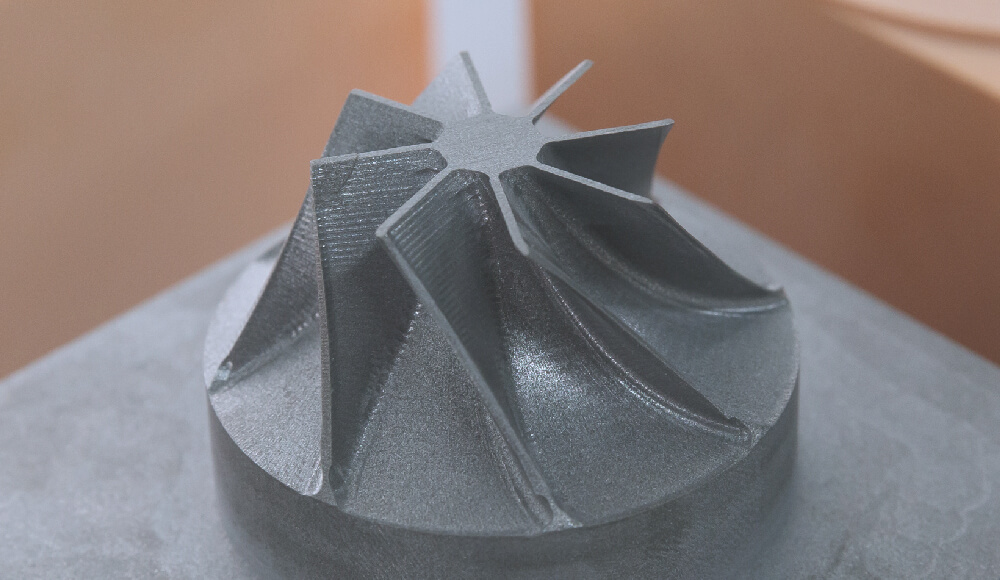

切削加工
由UNITECH SYSTEM所提供，小型桌上型ＮＣ工具機
桌上型NC工具機「Takumi-kun」
為滿足「希望能更輕鬆地加工小型工件」這樣的需求，本公司開發出節省空間的桌上型工具機「Takumi-kun」。
產品線分為輕金屬加工用與樹脂加工用，均分別包含3軸機、4軸機、5軸機，客戶可依加工用途選擇。
「Takumi-kun」雖為桌上型尺寸，卻能進行CNC操作，除了可用於培育加工技術人員，還可放置在CAD/CAM設計間，讓設計構思在當下就能具象化。
以優異的操作性支援技術人員的製造作業。
【１】桌上型輕量NC工具機
【２】小巧輕量，變更配置時可輕鬆移動
【３】可進行5軸聯動控制，實現3D加工※1
※1：僅限於5軸機。
【４】控制盤無異於一般的NC工具機，便於操作
【５】配備ATC（自動換刀系統）及自動刀長量測功能
【６】適用於技術傳承，有助於培育人力
「Takumi-kun」產品線
產品線分為輕金屬加工用的TLM系列與樹脂加工用的TRW系列，均分別包含3軸機、4軸機、5軸機，客戶可依加工用途選擇。
非金屬加工工具機 TRW（PDF）
金屬加工工具機 TLM（PDF）
| 機型 | TLM-5 | TLM-4 | TLM-3 | |
|---|---|---|---|---|
| 規格 | 5軸機 | 4軸機 | 3軸機 | |
| 聯動控制 | 4 | 3 | ||
| 電源電壓 | 三相AC200～230V（50/60Hz）容許波動：+10%到-15%之間 | |||
| 尺寸[mm] | 機身 | W660×D750×H1050 | ||
| 控制盤 | W380×D150×H950 | |||
| 行程[mm/deg] | 直線軸 | X軸：260、Y軸：290、Z軸：270 | ||
| 旋轉軸 | A軸：+120、-30 | – | ||
| C軸：∞ | – | – | ||
| 心軸[min-1] | MAX6,000（可透過Ｓ指令修改） | |||
| 主軸 | AC伺服馬達 （最大400W） | |||
| 刀具 | 柄徑：Φ6～Φ1 | |||
| 加工對象 | 鋁材、樹脂、木材 | |||
| 夾頭 | 三爪氣壓夾頭 | 虎鉗 | ||
| 工件尺寸[mm] | □80× t100 | W200×D150×t200 | ||
| 控制設備 | 三菱CNC M80V | |||
| 顯示器 | 10.4吋觸控板 | |||
| 機型 | TRW-5 | TRW-4 | TRW-3 | |
|---|---|---|---|---|
| 規格 | 5軸機 | 4軸機 | 3軸機 | |
| 聯動控制 | 4 | 3 | ||
| 電源電壓 | 三相AC200～230V（50/60Hz）容許波動：+10%到-15%之間 | |||
| 尺寸[mm] | 機身 | W760×D810×H840 | ||
| 護罩 | W810×D830×H1060 | |||
| 控制盤 | W410×D260×H510 | |||
| 行程[mm/deg] | 直線軸 | X軸：500 Y軸：170 Z軸：250 |
X軸：420 Y軸：170 Z軸：250 |
X軸：170 Y軸：170 Z軸：100 |
| 旋轉軸 | B軸：±100 | – | – | |
| C軸：∞ | – | |||
| 心軸[min-1] | MAX6,000（可透過Ｓ指令修改） | |||
| 主軸 | AC伺服馬達 （最大400W） | |||
| 刀具 | 柄徑：Φ6～Φ1 | |||
| 加工對象 | 樹脂、木材 | |||
| 夾頭 | 三爪氣壓夾頭 | 虎鉗 | ||
| 工件尺寸[mm] | □80× t100 | W200×D150×t200 | ||
| 控制設備 | 三菱CNC M80V | |||
| 顯示器 | 10.4吋觸控板 | |||
選配件
TLM系列

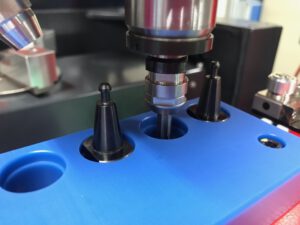

| ●自動換刀 ATC（自動換刀）功能最多可替換８把刀具。  |

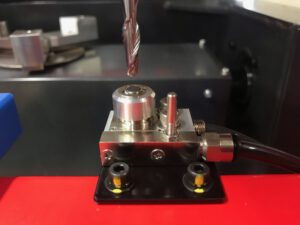

●自動刀長量測 可自動量測並登錄加工前置作業所需的刀具長度。  |
●專用設備台 配備斷電器的專用設備台 ・W1400×D900×H740 (mm)  |
| ●5軸聯動輪廓控制 可執行連續3D曲面加工與底切。 ※標準5軸機為4軸聯動控制 |
●夾頭用生爪 也提供可安裝任意尺寸（如方條[最大□100]與圓棒[最大Φ100]等）的專用接頭。 |
●工件 方條材料、鋁圓棒、樹脂圓棒、圓木棒 |
| ●各式刀具 端銑刀（Φ0.5～Φ6）、球型銑刀（R0.25～R3）等。 |
●壓縮機 設計精巧的專用壓縮機。 |
●安全標準 符合客戶端的安全標準，包括安全繼電器與信號塔等。 |
TRW系列

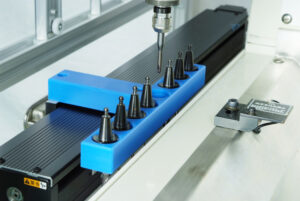

| ●自動換刀 ATC（自動換刀）功能最多可替換８把刀具。 單一程式便可實現從粗加工到精修的一系列作業。  |

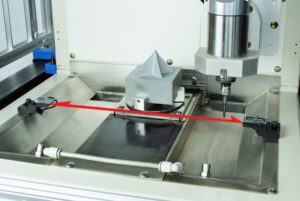

●自動刀長量測 可自動量測加工前置作業所需的刀具長度，並將數據登錄至NC工具機。 （重複量測精度：1/100mm内）  |
●專用設備台 配備斷電器的專用設備台 ・W1200×D900×H740 (mm) |
| ●5軸聯動輪廓控制 可執行連續3D曲面加工與底切。 ※標準5軸機為4軸聯動控制 |
●夾頭用生爪 也提供可安裝任意尺寸（如圓條材料夾頭[φ75～φ100]與方條材料夾頭[□80]等）的專用接頭。 |
●工件 圓條形與方條形代木。 |
| ●各式刀具 端銑刀（Φ0.5～Φ6）、球型銑刀（R0.25～R3）等。 |
●壓縮機 設計精巧的專用壓縮機。 |
●提升安全標準與可靠度 若在自動運轉時打開前方的滑動式護罩，軸會立即停止運作，以確保安全。 |
